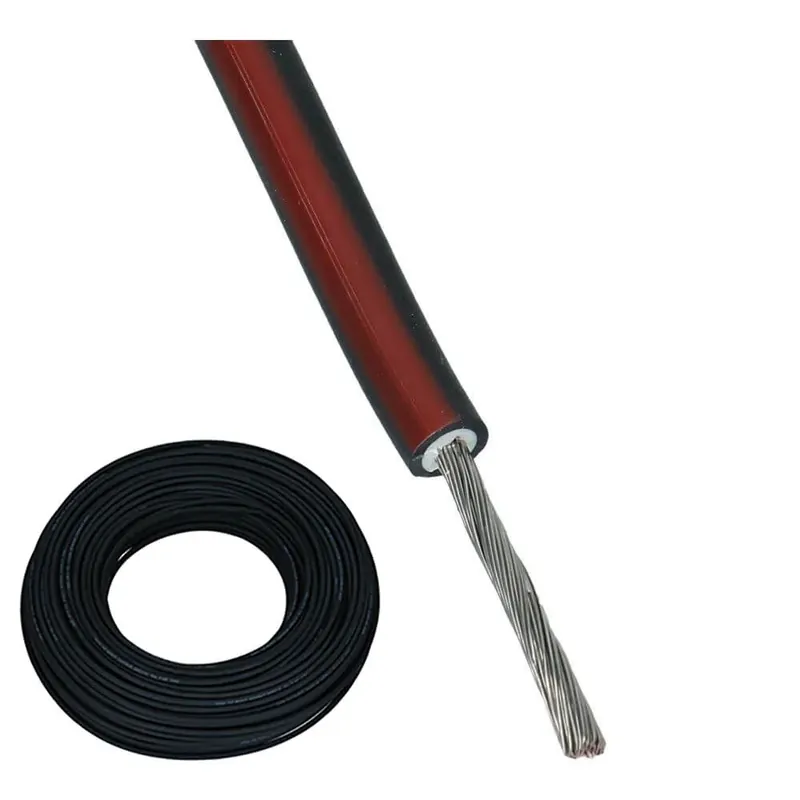

Weerbestendige flexibele premium voedingskabel, speciaal ontworpen voor toepassing in de veeleisende omgeving van fotovoltaïsche installaties. De optimale verbinding tussen de zonne – panelen en tussen zonnepanelen en omvormer. Geschikt voor dak- en landsystemen. Voor installatie in open lucht, in gebouwen en in buizen. Ook geschikt om in de grond te leggen. Dubbel geïsoleerd en dus geschikt voor gebruik in installaties met beschermingsklasse II. Voldoet aan EN 50618 en EN 50575
Kenmerken:
– Omgevingstemperatuur -40 °C tot +90 °C
– Max. bedrijfstemperatuur aan de geleider: 120 °C (20000h) volgens IEC/EN 60216-1+2
– Nominale spanning U0/U: DC 1,5/1,5 kV – Maximaal toegestane spanning U0/U: DC 1,8/1,8 kV
– Test spanning: AC 6,5 kV volgens EN 50395
– Min. buigstraal: 3 x Ø
– Verwachte levensduur> 25 jaar volgens IEC/EN 60216-1
– Uitstekend UV-bestendig volgens EN 50289-4-17/A
– Uitstekend weer- en ozonbestendig volgens EN 50396
– Uitstekend zuur- en alkaliëbestendig volgens IEC/EN 60811-404
– Uitstekend koudebestendig volgens IEC/EN 60811-505/506
– Uitstekend microbenbestendig
– Uitstekend ammoniakbestendig
– Uitstekend bestendig tegen olie en vetten
– Hydrolysebestendig
– Geringe wateropname AD7
– Hoge abrasie- en slijtagevastheid
– Eenvoudig stripbaar
– Gemakkelijk in te trekken
– Vertinde geleider, voorkomt corrosieproblemen aan de aansluiting- en verbindingscontacten
– RoHS
Productspecificaties
- Merk : EUPEN
- Type : P233464
- Geleidermateriaal : Koper
- Oppervlakte geleider : Vertind
- Nom. geleiderdoorsnede : 6mm²
- AWG-maat : 10
- Samenstelling geleider : Klasse 5 = soepel
- Geleiderweerstand bij 20°C : 3.39Ohm/km
- Geleidervorm : Rond
- Aantal aders : 1
- Materiaal aderisolatie : Rubber
- Specificatie aderisolatie : Rubber – Ethyleen propyleen rubber (EPR)
- Adercodering volgens HD 308 S2 : Ja
- Adercodering : Kleur
- Beschermingsgeleider (geel/groene ader) : Nee
- Aderscherm : Nee
- Glasvezelelement : Nee
- Met aardgeleider : Nee
- Binnenveldsturing : Nee
- Buitenveldsturing : Nee
- Scherm : Nee
- Litze : Nee
- Loodmantel : Nee
- Bewapening/armering : Geen
- Bewapening : Nee
- Concentrische geleider : Geen
- Mantelmateriaal : Polyolefine
- Specificatie mantelmateriaal : Overig
- Mantelkleur : Meerkleurig
- Kabelgeometrie : Rond
- Geleidende coating : Nee
- Geleider langswaterdicht : Nee
- Afscherming langswaterdicht : Nee
- Brandvertraging volgens IEC 60332-1-2 : Ja
- Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) : Nee
- Brandvertraging volgens IEC 60332-3-22 (Cat A) : Nee
- Brandvertraging volgens IEC 60332-3-23 (Cat B) : Nee
- Brandvertraging volgens IEC 60332-3-24 (Cat C) : Nee
- Halogeenvrij volgens EN 60754-1/2 : Nee
- Brandvertraging volgens IEC 60332-3-25 (Cat D) : Nee
- Rookarm volgens IEC 61034-2 : Ja
- Rookarm volgens EN 61034-2 : Nee
- Halogeenvrij volgens IEC 60754-1 : Ja
- Halogeenvrij volgens IEC 60754-2 : Ja
- Eurobrandklasse volgens EN 13501-6: klasse : Eca
- Eurobrandklasse volgens EN 13501-6: rookontwikkeling : Geen
- Isolatiebehoud volgens IEC 60331 : Nee
- Eurobrandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes : Geen
- Eurobrandklasse volgens EN 13501-6: corrosiviteit/zuurgraad : Geen
- Oliebestendig volgens IEC 60811-404 : Nee
- Functiebehoud volgens IEC 60331-1 : Geen
- Functiebehoud volgens IEC 60331-3 : Geen
- Functiebehoud volgens EN 50200 annex E : Nee
- Oliebestendig volgens IEC 60811-404 : Ja
- Buitendiameter circa : 6.2mm
- Min. toegestane buigradius stationaire toepassing/vast verlegd : 24.8mm
- Gewicht : 81kg/km
- Max. toelaatbare geleidertemperatuur : 90°C
- Toegestane kabelbuitentemperatuur tijdens montage/handeling : -5 t/m 50°C
- Toegestane kabelbuitentemperatuur na montage zonder vibratie : -25 t/m 80°C
- Nom. spanning U0 : 1.8kV
- Nom. spanning U : 1.5kV
- Geschikt voor verwerking in aarde/ondergrond : Nee
- Geschikt als installatiekabel : Ja
- Functiebehoud volgens EN 50200 annex E : Nee
- Gecertificeerd voor scheepsapplicaties : Nee
- Geschikt als middenspanningskabel : Nee
- Geschikt als hoogspanningskabel : Nee
- Gecertificeerd voor luchthaven verlichtingskabel : Nee
- Functiebehoud volgens IEC 60331-21 : Nee
- Met knaagdierbescherming : Nee
- Brandvertraging volgens EN 60332-1-2 : Nee
- Brandvertraging volgens EN 60332-3-21 (Cat A F/R) : Nee
- Functiebehoud volgens BS 6387 CWZ : Nee
- Brandvertraging volgens EN 60332-3-22 (Cat A) : Nee
- Brandvertraging volgens EN 60332-3-23 (Cat B) : Nee
- Functiebehoud volgens BS 8434-2 : Nee
- Functiebehoud volgens BS 8491 : Nee
- Brandvertraging volgens EN 60332-3-24 (Cat C) : Nee
- Brandvertraging volgens EN 60332-3-25 (Cat D) : Nee
- Halogeenvrij volgens EN 60754-1 : Nee
- Halogeenvrij volgens EN 60754-2 : Nee
- Halogeenvrij volgens EN 60754-3 : Nee
